毫秒级守护城市动脉:汉源高科48口千兆三层网管工业级交换机构建轨交通信网络的电信级基石

轨道交通通信网络的极端挑战

  轨道交通通信系统是一个复杂的综合体系，承载着列车运行控制（CBTC）、乘客信息系统（PIS）、视频监控（CCTV）、紧急报警、调度通信、广播系统（PA）、自动售检票（AFC）等多套关键业务。这些业务对网络的要求各不相同，但共同构成了对通信基础设施的极致挑战。

  实时性是列车控制的生命线。CBTC（基于通信的列车控制）系统通过车地无线通信实现列车定位、速度控制和移动闭塞，通信延迟直接影响列车追踪间隔和运行安全。现代地铁系统的最小追踪间隔已达到90秒甚至更低，这意味着控制指令需要在毫秒级的时间内完成传输和处理。信号系统的联锁信息、道岔控制指令、紧急停车信号，都需要确定的低延迟，任何抖动或延迟超标都可能导致列车紧急制动，影响线路通行能力，甚至引发安全事故。

  带宽需求呈现爆发式增长。高清视频监控从1080P向4K演进，单路码率从4-8Mbps增至16-32Mbps，一个中型车站可能有50-100路摄像头，总带宽需求达数Gbps。PIS系统从简单的文字显示向4K超高清视频直播升级，车载和站台显示屏需要实时传输高清内容。视频智能分析需要将大量数据回传至中心进行处理，进一步增加了带宽压力。传统的千兆骨干已经难以满足需求，视频卡顿、画面延迟、系统响应慢等问题频发。

  可靠性要求达到电信级。轨道交通是公共服务，运营时间长达18-20小时，高峰期发车间隔仅2-3分钟，任何网络故障都可能导致大面积延误和乘客滞留。网络需要具备99.999%的可用性，故障自愈时间必须小于50ms，最好达到20ms以内。这种“永不断线”的要求，远超一般企业网络的标准。

  安全隔离要求严格。CBTC、信号系统属于安全关键系统，必须与PIS、CCTV等非安全系统严格隔离，防止相互干扰和非法访问。同时，不同线路、不同区域之间也需要逻辑隔离，构建纵深防御体系。

  环境条件复杂严苛。地下车站潮湿闷热，夏季温度可能超过35℃；地面车辆段经受日晒雨淋，冬季可能低于-20℃；隧道内振动强烈，电磁干扰严重，来自牵引供电系统的强电磁场对通信设备构成挑战。设备需要适应各种极端环境，同时保持长期稳定运行。

  运维管理难度大。一条地铁线路有数十个车站，设备分布在各个站点，专业维护人员有限，需要设备具备远程管理、故障自愈、快速诊断的能力，以降低运维成本和响应时间。

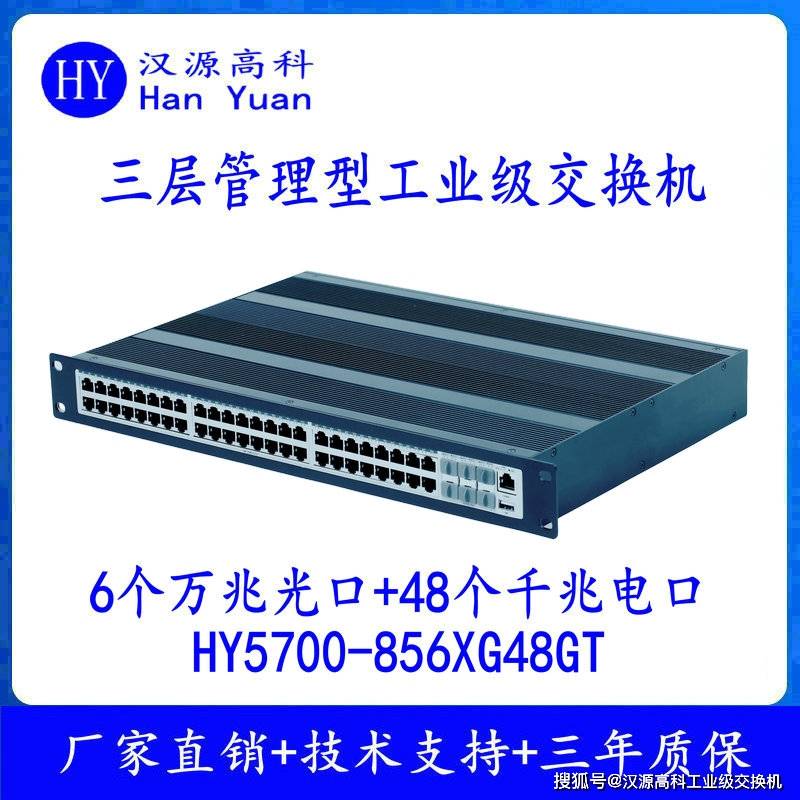

  这些挑战指向一个共同的解决方案：高性能、高可靠、强隔离、易管理、环境适应的电信级工业网络设备。汉源高科48口千兆三层网管工业级交换机HY5700-856XG48GT正是为满足这些需求而设计的理想选择。

多业务综合承载：硬管道隔离与智能调度

  轨道交通通信网络需要同时传输多种业务，如何在同一物理网络上实现安全隔离和高效调度，是核心技术挑战。HY5700-856XG48GT的三层路由和高级VLAN功能，为此提供了完美的解决方案。

硬管道隔离确保安全

  通过划分不同的VLAN，可以为CBTC、PIS、CCTV、OA等业务建立逻辑上完全独立的“硬管道”。CBTC VLAN承载列车控制数据，PIS VLAN承载乘客信息视频流，CCTV VLAN承载监控数据，OA VLAN承载办公管理数据。这种隔离是逻辑层面的彻底隔离，不同VLAN之间的广播报文无法互通，即使某个VLAN出现广播风暴或安全事件，也不会影响其他VLAN的正常运行。对于安全等级最高的CBTC系统，这种隔离确保了其数据绝不受其他业务流量的干扰，满足信号系统的安全完整性等级（SIL）要求。

三层路由实现受控互访

  虽然各业务VLAN需要隔离，但在某些场景下需要受控的互访。例如，控制中心的管理系统需要访问各车站的PIS和CCTV设备，进行内容下发和状态监控；维护人员需要访问各系统的网管接口，进行故障诊断。HY5700-856XG48GT的三层路由能力，可以在设备内部实现这些跨VLAN的受控互访，无需额外增加路由设备，简化了网络架构，降低了成本和故障点。ACL（访问控制列表）功能可以精确控制互访的权限，只允许特定的源IP访问特定的目的IP和端口，实现最小权限原则。

QoS策略保障关键业务优先级

  不同业务对网络质量的要求各不相同：CBTC控制指令需要最低延迟和最高可靠性，紧急报警信息需要绝对优先，PIS视频流需要高带宽但可容忍一定延迟，OA数据可以尽力而为。HY5700-856XG48GT支持基于IEEE 802.1p的优先级标记、基于DSCP的差分服务、基于ACL的流分类，以及SP（严格优先级）、WRR（加权轮询）等多种队列调度算法。通过配置QoS策略，可以为CBTC和紧急报警分配最高优先级（CoS 7），确保在任何网络负载下都能优先、无阻塞地传输，实现“绝对零延迟”；为PIS视频分配高优先级和带宽保证；为OA数据分配较低优先级。这种差异化的服务质量保障，确保了在各种网络负载情况下，关键业务都能获得所需的网络资源。

万兆性能：支撑视频业务的爆发增长

  随着高清化、智能化的发展，轨道交通的视频业务呈现爆发式增长，对网络带宽提出了巨大挑战。HY5700-856XG48GT的万兆架构，为应对这一挑战提供了强大支撑。

6个万兆光口构建高带宽骨干

  在车站层面，可将本站所有千兆摄像头的流量通过电口接入，再通过万兆光口高速上传至线路骨干网或中心存储。万兆带宽是千兆的10倍，可以轻松支撑数十路4K摄像头的并发传输，确保监控画面的实时性和清晰度。在控制中心，万兆端口连接视频存储服务器和智能分析平台，支撑海量视频数据的高速处理和调阅。

346Mpps包转发率确保无阻塞交换

  高包转发率意味着设备能够在短时间内处理大量的数据包，对于视频监控这种小包高频的应用场景尤为重要。即使在所有端口满负荷工作、海量视频数据包并发的情况下，设备也能保持线速转发，不会出现拥塞和丢包，确保监控画面的完整性和实时性。

组播技术优化视频分发效率

  在轨道交通的视频应用中，同一路视频流可能需要同时传输至多个目的地：车站监控室、控制中心、应急指挥中心、公安监控平台等。传统的单播方式会占用大量带宽，组播技术允许服务器只发送一份数据流，由网络设备根据需求复制分发。HY5700-856XG48GT支持IGMP Snooping和MVR（组播VLAN注册）功能，可以智能地控制组播流的转发范围，只向有需求的端口分发，避免了组播泛滥，节省了80%以上的骨干带宽。这对于多画面轮巡上墙、多中心调阅等应用尤为重要，使得有限的带宽资源可以支撑更多的视频业务。

电信级可靠：20ms级故障自愈守护生命线

  轨道交通通信网络必须是“永不断线”的，任何中断都可能影响行车安全。HY5700-856XG48GT的电信级可靠性设计，为守护这条生命线提供了坚实保障。

ERPS环网实现20ms级快速自愈

  轨道交通通信网络通常采用环形拓扑，以提高可靠性。HY5700-856XG48GT支持G.8032 ERPS（以太网环网保护）协议，这是电信级以太网保护标准。当网络光纤发生任何单点中断时，系统能在20毫秒内检测到故障并自动切换至备份路径，恢复通信。这个速度远快于传统的STP（生成树协议，收敛时间30-50秒），足以满足CBTC等最苛刻业务的实时性要求，确保列车控制指令不丢失、不中断。20ms的切换时间，对于乘客而言几乎无感知，对于列车控制而言确保了安全连续性。

双电源冗余确保供电不中断

  设备支持双电源输入，当一路电源故障时，另一路无缝接管，确保通信不中断。在轨道交通的关键节点（如控制中心、换乘站），电源的可靠性直接关系到通信的可靠性，双电源设计提供了最高级别的供电保障。

工业级设计适应严苛环境

  -40℃～+85℃的宽温工作能力，确保设备在地下车站的潮湿闷热环境和地面车辆段的严寒酷暑中都能稳定运行；IP40防护等级的金属外壳，防尘防异物，抵抗机械损伤；无风扇设计消除了风扇故障的风险，避免了隧道多尘环境对风扇的影响，实现了免维护运行；防雷防浪涌特性，保护设备免受雷击和电网瞬态过电压的损害。这些工业级设计确保了设备在最恶劣的机房、站台、隧道等环境中也能长期稳定运行。

35万小时MTBF意味着极低的故障率

  按照轨道交通每天运营20小时计算，设备可以稳定运行超过47年，远超设备的生命周期。这种超长的设计寿命，确保了网络的长期稳定运行，减少了设备更换带来的风险和成本。

全面安全：构筑纵深防御体系

  轨道交通网络的安全直接关系到公共安全，HY5700-856XG48GT的安全功能，为构筑纵深防御体系提供了接入层的基础。

• 端口安全防止非法接入。通过端口安全功能，可以限制每个端口学习的MAC地址数量，防止非法设备接入网络。当端口学习的MAC地址超过限制时，自动关闭端口或发送告警，防止MAC地址泛洪攻击。
• DHCP Snooping维护网络稳定。防止 rogue DHCP 服务器的攻击，确保所有设备获取正确的IP地址和网络配置，避免因IP冲突导致的网络混乱。
• IP Source Guard防止地址欺骗。通过维护可信的IP-MAC绑定表，验证数据包的源地址合法性，防止IP地址伪造和欺骗攻击。
• 动态ARP检查阻断中间人攻击。验证ARP报文的合法性，防止ARP欺骗攻击，保护控制指令和敏感数据的安全传输。
• ACL实现精细访问控制。可以基于MAC、IP、端口、协议类型配置ACL规则，精确控制不同业务系统之间的访问权限，实现最小权限原则，防止越权访问和数据泄露。

智能管理：提升大规模网络运维效率

  一条地铁线路有数十个车站，设备众多，运维管理是长期运营的关键。HY5700-856XG48GT的智能管理功能，大大降低了运维难度和成本。

• SNMP支持集中监控。支持标准SNMP协议，可以轻松接入线网统一的网管平台，实现对所有交换机的远程集中监控、配置下发、故障告警和性能分析。运维人员可以在控制中心实时掌握全线设备的运行状态，及时发现和处理异常。
• Web界面便于本地配置。提供直观的Web管理界面，便于现场工程师进行本地化快速配置和排查。图形化的界面显示设备状态、端口流量、VLAN配置等信息，大部分操作通过点击和填写完成，降低了技术门槛。
• 端口镜像助力故障诊断。可以将可疑端口的流量复制到监控端口，方便使用抓包工具分析网络安全事件或性能问题，快速定位故障原因。
• 丰富日志支持审计分析。提供详细的系统日志、端口统计、流量趋势等信息，为网络健康状况分析、安全事件审计、容量规划提供数据支持。

应用场景：覆盖轨道交通全链条

  HY5700-856XG48GT在轨道交通的多个关键场景中发挥着核心作用。

车站汇聚层是典型应用

  部署在车站通信设备室，汇聚本站的CBTC接入交换机、PIS控制器、CCTV接入交换机、OA接入交换机等，通过万兆光纤上联至线路骨干网。VLAN隔离确保各业务系统的安全独立，QoS保障CBTC的优先级，ERPS环网实现故障自愈。

控制中心核心层构建高速平台

  部署在控制中心通信机房，连接各车站汇聚设备、车辆段、停车场、数据中心。6个万兆端口构建高速数据交换平台，支撑全线的CBTC数据汇聚、视频监控存储、PIS内容分发、运营调度指挥。

车辆段/停车场网络适应开阔环境

  这些场所空间开阔，温差大，冬季寒冷，夏季炎热。设备的宽温设计和工业级品质，确保了在这些环境中的稳定运行，支撑车辆检修、调度指挥、安防监控等系统。

隧道区间网络经受振动考验

  隧道内列车经过时产生强烈振动，电磁干扰严重。设备的抗振动设计和EMC性能，确保了在隧道环境中的可靠通信，支撑隧道监控、应急通信、CBTC车地通信等系统。

结语：隐形守护者，智慧轨交基石

  城市轨道交通是城市的“大动脉”，通信网络是这条动脉的“神经系统”。在“交通强国”战略和智慧城轨建设的浪潮下，一张高带宽、高可靠、高智能的通信网络，是轨道交通现代化运营的基石。

  汉源高科48口千兆三层网管工业级交换机HY5700-856XG48GT，以其面向工业与关键基础设施的深度设计，完美契合了轨道交通通信网络在性能、可靠、安全、管理等方面的全部核心需求。它不仅是设备的连接者，更是列车安全高效运行的“隐形守护者”；它不仅是数据的传输者，更是智慧城交系统不可或缺的核心网络设备。

  选择HY5700-856XG48GT，就是为城市轨道交通选择了一个电信级的通信基石，一个面向未来的智慧平台，一个守护公共安全的可靠伙伴。在数字化、智能化的新时代，这款设备将成为轨道交通建设者最明智的选择，最坚实的保障，最持久的价值。
